磁性分離器是一種通用性分離設備。

從結構上分為（I、II）兩種形式。

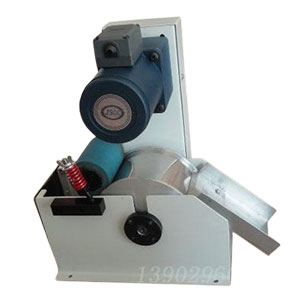

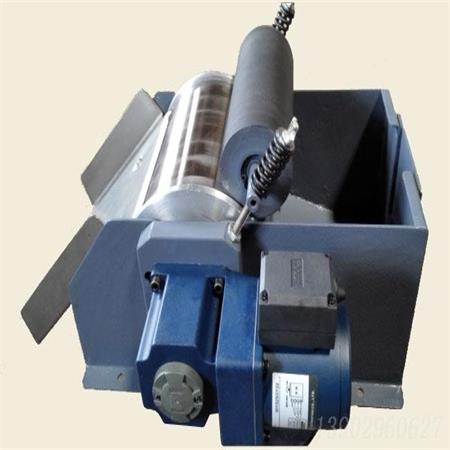

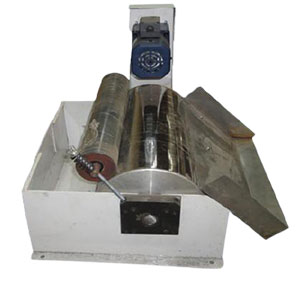

I（膠輥型）系列磁性分離器由以下幾部分組成：減速機、箱體、磁輥及膠輥等幾部分組成。減速機帶動磁輥回轉運動，含有粉末狀吸磁雜質的冷卻液進入箱體后，雜質被吸附到磁輥外壁上，再經過膠輥的碾壓，將雜質夾帶的液體擠出，最后刮屑板將雜質與磁輥分離。II（強磁型）系列磁性分離器廣泛應用于平面磨床、內外圓磨床和無心磨床等含粉末雜質的切削液凈化場合。

磁性分離器用于磨床及其它機床冷卻液（切削油或乳化液）的凈化，主要用于鐵磁性物質的自動分離，保持切削液清潔，提高了加工性能和刀具壽命，減少環境污染。分離器滾筒用強大的磁力，將機床切削液(油質，水質)中的鐵磁性切屑和磨屑分離出來，實現自動分離。從而提高加工產品質量，降低成本，提高生產效率。

一、用途

ACF 磁輥式磁性分離器主要用于金屬切屑機床冷卻液（切屑油和乳化液）的凈化。通過分離器磁輥強大的磁力，將液體中的鐵磁性材料切屑、磨屑分離出來。特別適用于各種磨床、精珩磨機、CNC等金屬切削機床。

二、特點

1、結構緊湊，占地面積小，箱體采用冷軋鋼板，磁輥及刮板采用不銹鋼制作，永不生銹。

2、刮板與磁輥通過扭簧浮動支撐，使用過程中，可自行調整。

3、磁輥充磁均勻，硅膠輥輪將水分壓干，不會將切削水（油）帶出，使磨泥、鐵粉保持干燥，確保工廠環境清潔。

本產品實現自動分離，分離效率高。使用磁性分離器，可減少砂輪修正次數，提高工件的表面光潔度，減少刀具的磨損，降低刀具的使用成本和延長冷卻液的使用壽命。解決了冷卻液變質產生的異常氣味，同時減輕工人的勞動強度，減少廢棄冷卻液對環境的污染。

三、技術參數

型 號 流 量（L/min） 磁輥轉速（r/min） 電機功率（w/v） 電機轉速（r/分min）

ACF-25 25 5 40/380/220 1360

ACF-50 50 5 60/380/220 1360

ACF-100 100 5 60/380/220 1360

ACF-200 200 5 90/380/220 1360

ACF-300 300 5 90/380/220 1360

ACF-500 500 5 120/380/220 1360

ACF-600 600 5 120/380/220 1360

ACF-800 800 5 120/380/220 1360

ACF-1000 1000 5 120/380/220 1360

ACF-2000 2000 5 200/380/220 1360
